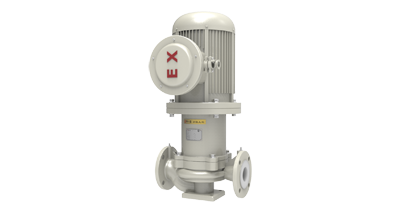

TCLF无泄漏衬氟磁力管道泵

型号意义	TCLF80-125
T	企业代号
C	磁力驱动
L	立式
F	氟塑料材质
125	叶轮直径
名称：	TCLF无泄漏衬氟磁力管道泵/无泄漏磁力泵/无泄漏泵/甲醇磁力泵
输送介质：	醇，苯，酚，脂，氯等中性或腐蚀性液体
适用行业：	化工，医药，易燃，易爆，易挥发，高危行业
产品特点：	永磁体、无泄漏
结构形式：	立式、泵与电机直联
口径：	25～80mm
流量：	2-100m3/h
扬程：	12～50m
转速：	1450/2900r/min
工作温度：	-20～+160℃
压力等级：	1.6Mpa
功率：	1.1～30KW
材料：	F4,F46

一、产品简介：

产品概述：
无泄漏衬氟磁力管道泵（简称：磁力管道泵）是应用现代磁力学原理，利用永磁体的磁力传动实现扭矩的无接触传递的一种新型泵，也就是电机带动外转子（即外磁钢）总成旋转时，通过磁场的作用磁力线穿过隔离套带动内转子（即内磁钢）总成和叶轮同步旋转，由于介质封闭在静止的隔离套内，从而达到无泄漏抽送介质的目的，****解决了机械传动泵的轴封泄漏，而设计的全密封、无泄漏、无污染、高效节能的新型工业用泵，性能达到国际标准、可替代价格昂贵进口的化工泵。
产品优点：
1.TCLF无泄漏衬氟磁力管道泵是根据TCF系列产品自行研发设计的一种新型磁力管道泵，它既具有管道离心泵的特点、又具有磁力泵的优点，是****一代的无泄漏管道离心泵；
2.泵体、叶轮和泵盖采用CFD计算机流体力学设计水力部件进行模块设计和精密铸造。具有流道宽、效率高、汽蚀余量性能好、径向力小、尺寸准确、流道光洁和互换性好等特点；
3.氟塑料（PTFE、FEP、PFA）是当今世界最****耐腐蚀材料（俗称：塑料王），可输送任意浓（强）度的酸、碱、氧化剂等腐蚀性介质而毫不受损；
4.磁铁选用铁氧体磁体、钕铁硼和钐钴，具有良好的磁性，耐高温，不退磁；它的磁能积为28兆高斯奥特斯，可耐受温度的极限是350℃，在常规冷却的条件下，限定其最高使用温度为260℃，可以********不免退磁，使得磁材料的理论使用寿命高达20年
5.动环、轴套、滑动轴承采用高耐磨耐温的晶体碳化硅等材料，其具有强度高、耐磨性及任性好、抗腐蚀性强，有效地保证泵的使用寿命，滚动轴承采用进口NSK或SKF油脂润滑免维护轴承；
6.无泄漏，所有密封点采用封闭式静密封密封，通过磁性联轴器驱动，不需要氮气密封，安全、经济和高效，****解决了介质泄漏
7.直联后拉式设计，无需拆卸管道，维修方便。
8.立式安装，结构紧凑、占地面积小，振动小，噪音低，运行特别平稳；
9.由联轴器传动变成同步拖动，不存在接触和摩擦。功耗小、效率高，且具有阻尼减振作用，减少了电动机振动对泵的影响和泵发生气蚀振动时对电动机的影响；
产品用途：
广泛应用于石油、化工、制碱、冶炼、稀土、农药、染料、医药、造纸、电镀、电解、无线电、化成箔、科研机构、国防工业等生产流程中输送腐蚀性液体，尤其适用于易燃、易爆、易挥发、有毒、高温、强碱、有机容剂和贵重液体的输送。
性能范围：设计压力：1.6-6.4Mpa、流量:2-100m3/h、扬程：12-50m、功率：1.1-30kw
适用温度：-30～120℃，采用新型材料耐温可达-50～160℃；
选装配件：温度监控装置，防空运转装置，泄漏监控装置；
注意事项：当介质比重大于1.3mg/cm3时订货时应说明，禁止空运转，禁止输送含有颗粒或有结晶的介质。

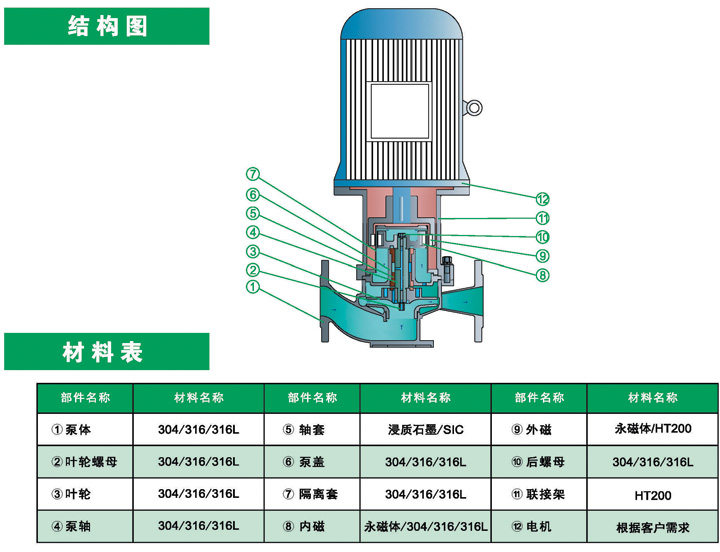

二、结构图：

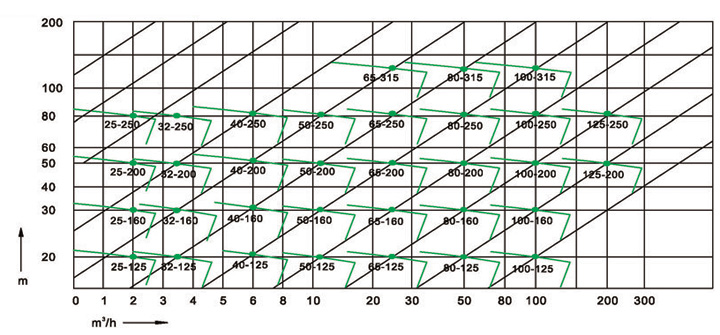

三、性能曲线图：

四、性能参数表：

型号	转速 r/min	流量 m3/h	扬程 m	效率 ％	汽蚀余量 m	进口X出口 mm	电机功率 kw	整机质量 kg
TCL25-125	2900	1.5	22	18	2.5	25×20	1.1	27
		2	20	20	2.5
		3.2	18.5	24	3
TCL25-160	2900	1.5	34.3	19	2.5	25×20	1.5	36
		2	32	22	2.5
		3.2	29.6	25	3
TCL25-200	2900	1.5	52.5	18	2.5	25×20	3	51
		2	50	20	2.5
		3.2	48	22	3
TCL25-250	2900	1.5	82	12	2.5	25×20	7.5	63
		2	80	18	2.5
		3.2	78.5	26	3
TCL32-125	2900	2	22	20.5	2.5	32×20	1.5	30
		3.2	20	20	2.5
		5.5	18.5	18	3
TCL32-160	2900	2	34.3	20.5	2.5	32×20	2.2	35
		3.2	32	20	2.5
		5.5	29.6	18	3
TCL32-200	2900	2	52.5	32	2.5	32×20	4	61
		3.2	50	36	2.5
		5.5	48	34	3
TCL32-250	2900	2	82	26	2.5	32×20	7.5	75
		3.2	80	30	2.5
		5.5	78.5	28	3
TCL40-125	2900	4.4	22	16	2.5	40×25	1.5	35
		6.3	20	20	2.5
		8.3	18.5	23	3
TCL40-160	2900	4.4	34.3	30	2.5	40×25	3	40
		6.3	32	31	2.5
		8.3	29.6	32	3
TCL40-200	2900	4.4	52.5	26	2.5	40×25	5.5	66
		6.3	50	33	2.5
		8.3	48	32	3
TCL40-250	2900	4.4	82	24	2.5	40×25	11	95
		6.3	80	28	2.5
		8.3	78.5	28	3
TCL50-125	2900	7.5	22	43	2	50×32	2.2	44
		12.5	20	51	2
		15	18.5	49	2.5
TCL50-160	2900	7.5	34.3	35	2	50×32	3	61
		12.5	32	47	2
		15	29.6	47	2.5
TCL50-200	2900	7.5	52.5	28	2	50×32	7.5	113
		12.5	50	40	2
		15	48	48	2.5
TCL50-250	2900	7.5	82	23	2	50×32	11	180
		12.5	80	33	2
		15	78.5	36.5	2.5
TCL65-125	2900	15	21.8	46	2	65×50	3	80
		25	20	56	2
		30	18.5	65	2.5
TCL65-160	2900	15	35	46	2	65×50	5.5	97
		25	32	56	2
		30	30	65	2.5
TCL65-200	2900	15	53	34	2	65×40	11	120
		25	50	46	2
		30	47	50	2.5
TCL65-250	2900	15	82	33	2	65×40	18.5	203
		25	80	48	2
		30	78	50	2.5
TCL65-315	2900	15	127	28	2.5	65×40	30	345
		25	125	39	2.5
		30	123	42.5	3
TCL80-125	2900	30	22.5	52	3	80×65	5.5	125
		50	20	65	3
		60	18	70	3.5
